Светодиодный модуль серии B2 с двумя светодиодами SMD 2835 предназначен для внутренней подсветки объёмных букв, вывесок и световых коробов. Светодиоды установлены по технологии поверхностного монтажа SMD. Модуль используют как отдельный элемент системы подсветки, подбирая количество и расположение источников света под размеры рекламной конструкции.
Конструкция модуля

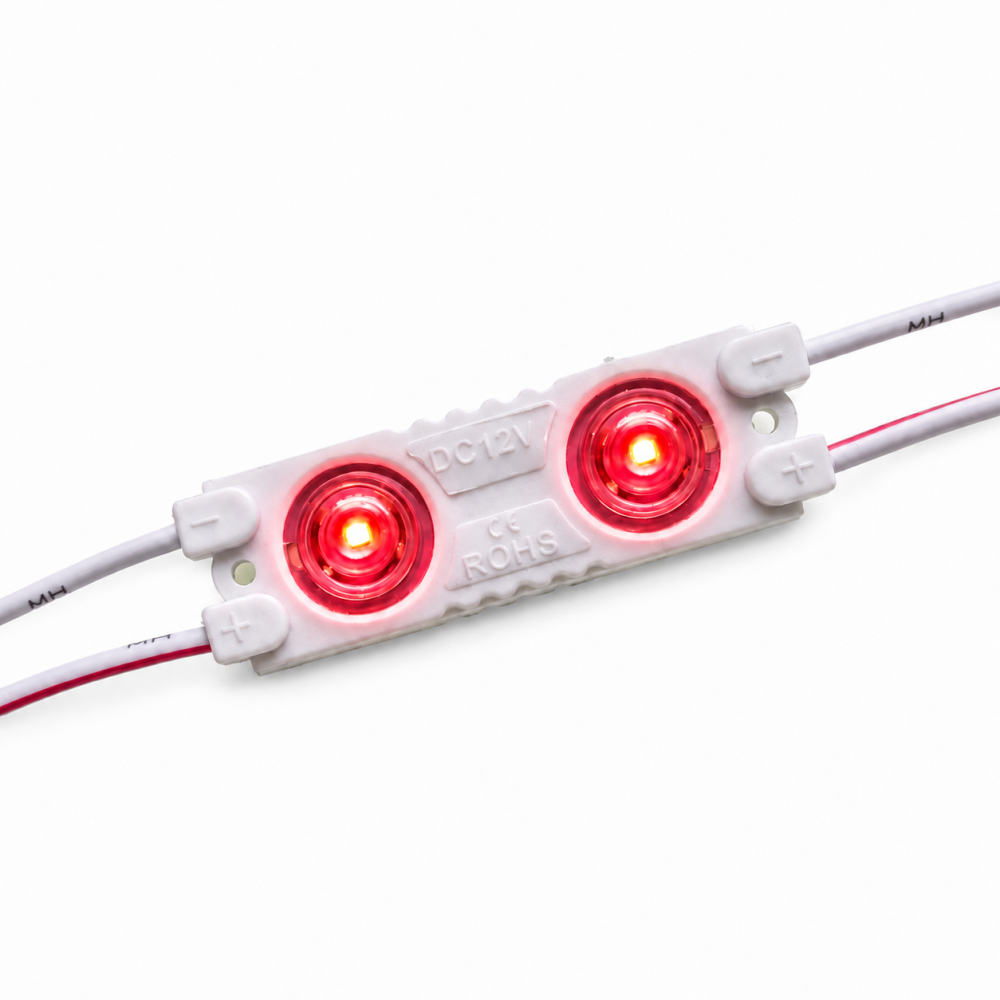

Два светодиода размещены в одном корпусе и оснащены линзами с углом рассеивания 170°. Двухдиодный корпус компактнее трёхдиодного модуля B3, что удобно при размещении подсветки в ограниченном пространстве и вдоль элементов букв. Модель работает от постоянного напряжения 12 В, потребляемая мощность составляет 0,8 Вт. Исполнение IP65 предусматривает защиту модуля от пыли и водяных струй.
Особенности свечения

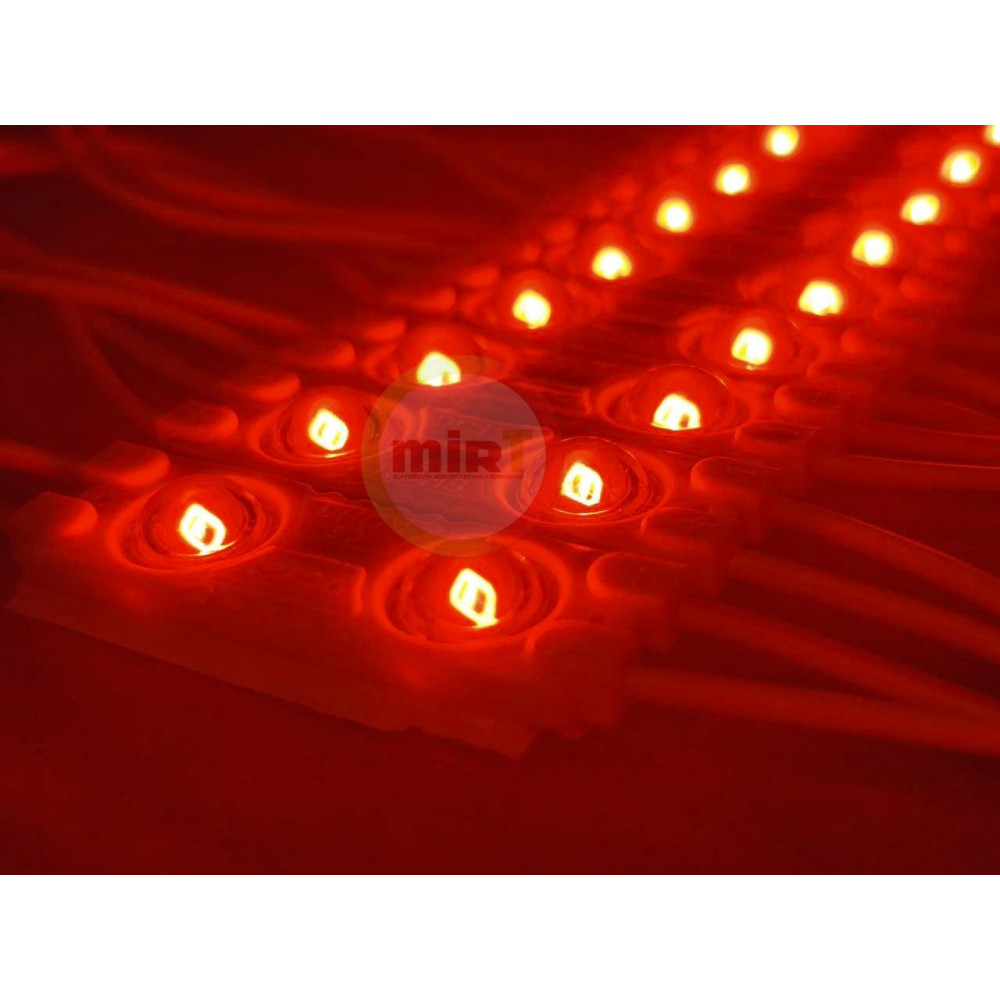

Красное свечение подходит для рекламных надписей, логотипов и отдельных световых акцентов. Цвет создаётся светодиодами, поэтому модуль можно использовать при разработке конструкций с красной засветкой. Для подбора лицевой панели рекомендуем сделать пробный образец: цветной акрил и светопропускающая плёнка могут менять итоговый оттенок и количество проходящего света.
Области применения
• Изготовление объёмных букв с красной подсветкой.
• Засветка красных элементов логотипов и вывесок.
• Создание декоративных надписей и световых акцентов.
Рекомендации по монтажу и подключению
Модули размещают на задней стенке конструкции, направляя линзы к лицевой поверхности. Расстояние между ними выбирают с учётом глубины изделия, формы букв и светопропускания панели. Перед окончательным монтажом рекомендуем выполнить пробную засветку и при необходимости скорректировать расстановку. Для подключения используют блок питания на 12 В, рассчитанный на суммарную мощность модулей. При сборке соблюдают полярность, а места соединений защищают от влаги.
Конструкция модуля
Два светодиода размещены в одном корпусе и оснащены линзами с углом рассеивания 170°. Двухдиодный корпус компактнее трёхдиодного модуля B3, что удобно при размещении подсветки в ограниченном пространстве и вдоль элементов букв. Модель работает от постоянного напряжения 12 В, потребляемая мощность составляет 0,8 Вт. Исполнение IP65 предусматривает защиту модуля от пыли и водяных струй.
Особенности свечения
Красное свечение подходит для рекламных надписей, логотипов и отдельных световых акцентов. Цвет создаётся светодиодами, поэтому модуль можно использовать при разработке конструкций с красной засветкой. Для подбора лицевой панели рекомендуем сделать пробный образец: цветной акрил и светопропускающая плёнка могут менять итоговый оттенок и количество проходящего света.
Области применения
• Изготовление объёмных букв с красной подсветкой.
• Засветка красных элементов логотипов и вывесок.
• Создание декоративных надписей и световых акцентов.
Рекомендации по монтажу и подключению
Модули размещают на задней стенке конструкции, направляя линзы к лицевой поверхности. Расстояние между ними выбирают с учётом глубины изделия, формы букв и светопропускания панели. Перед окончательным монтажом рекомендуем выполнить пробную засветку и при необходимости скорректировать расстановку. Для подключения используют блок питания на 12 В, рассчитанный на суммарную мощность модулей. При сборке соблюдают полярность, а места соединений защищают от влаги.
| Характеристики | |
| Габариты | 40x14x4 мм |
| Длина провода | 12 см. |
| Класс защиты | IP 65 |
| Количество светодиодов | 2 |
| Материал корпуса | Герметичный пластик и металлическая плата |
| Мощность | 0,8W |
| Рабочее напряжение | 12 V |
| Страна производитель | Китай |
| Тип светодиода | EpiStar |
| Угол излучения | 160 |
| Цвет свечения | Красный |
