Светодиодный модуль серии B3 с тремя светодиодами SMD 2835 предназначен для внутренней подсветки объёмных букв, вывесок и световых коробов. Светодиоды установлены по технологии поверхностного монтажа SMD. Модуль используют как отдельный элемент системы подсветки, подбирая количество и расположение источников света под размеры рекламной конструкции.
Конструкция модуля

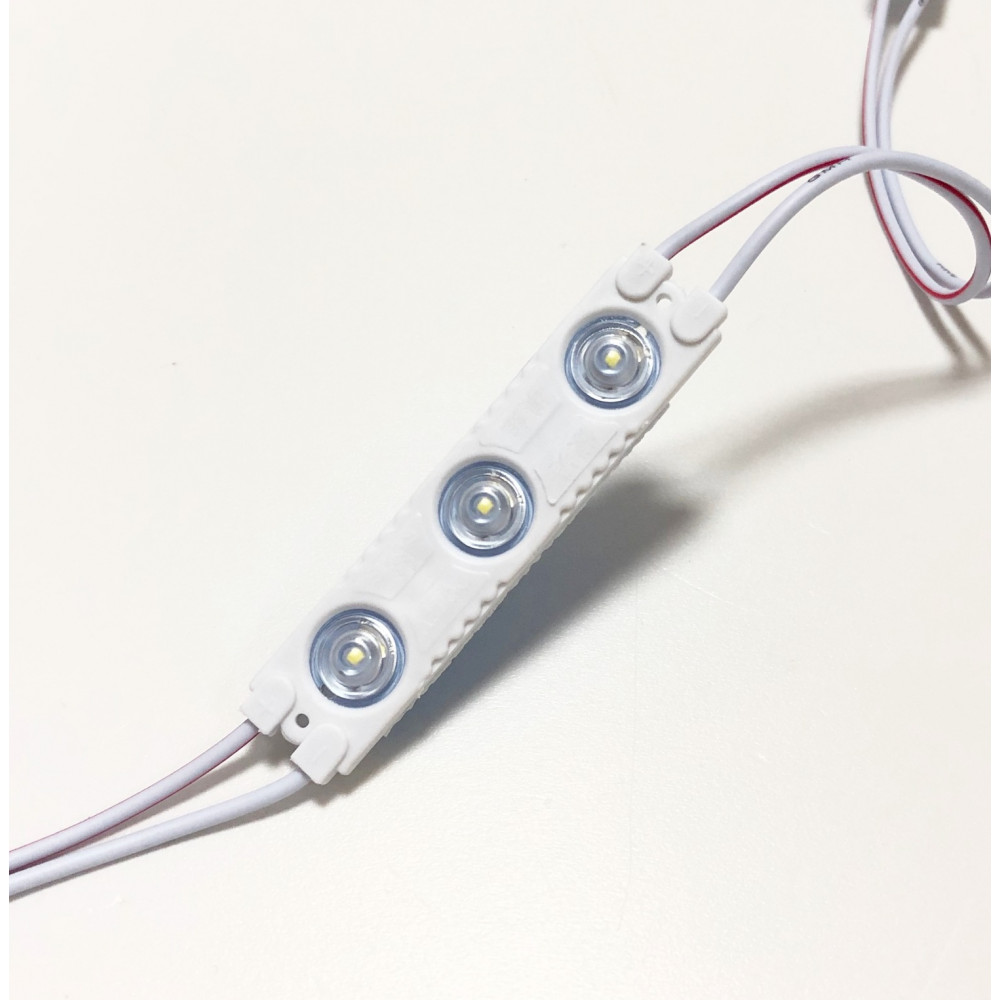

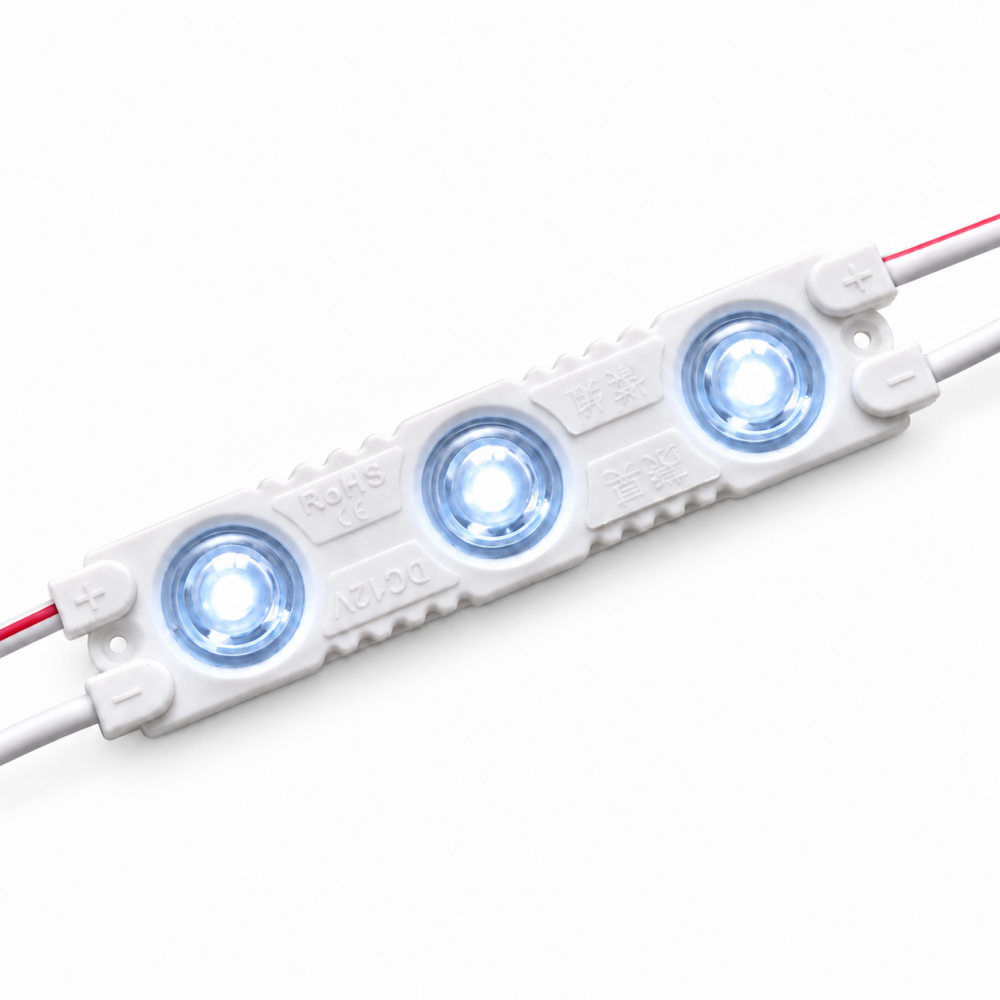

Три светодиода размещены в одном корпусе и оснащены линзами с углом рассеивания 170°. Трёхдиодная компоновка подходит для размещения модулей рядами в световом коробе или вдоль элементов объёмной надписи. Модель работает от постоянного напряжения 12 В, потребляемая мощность составляет 1,2 Вт. Исполнение IP65 предусматривает защиту модуля от пыли и водяных струй.
Особенности свечения
Модуль имеет холодное белое свечение и подходит для конструкций, в которых требуется белая подсветка лицевой поверхности. Его можно применять с молочным акрилом или светорассеивающим поликарбонатом. При использовании цветной светопропускающей плёнки рекомендуем проверить оттенок на работающем образце: результат зависит от сочетания источника света и лицевого материала.
Области применения
• Подсветка объёмных букв и рекламных логотипов.
• Засветка световых коробов с белой или цветной лицевой частью.
• Изготовление светящихся надписей и элементов витрин.
Рекомендации по монтажу и подключению
Модули размещают на задней стенке конструкции, направляя линзы к лицевой поверхности. Расстояние между ними выбирают с учётом глубины изделия, формы букв и светопропускания панели. Перед окончательным монтажом рекомендуем выполнить пробную засветку и при необходимости скорректировать расстановку. Для подключения используют блок питания на 12 В, рассчитанный на суммарную мощность модулей. При сборке соблюдают полярность, а места соединений защищают от влаги.
Конструкция модуля
Три светодиода размещены в одном корпусе и оснащены линзами с углом рассеивания 170°. Трёхдиодная компоновка подходит для размещения модулей рядами в световом коробе или вдоль элементов объёмной надписи. Модель работает от постоянного напряжения 12 В, потребляемая мощность составляет 1,2 Вт. Исполнение IP65 предусматривает защиту модуля от пыли и водяных струй.
Особенности свечения
Модуль имеет холодное белое свечение и подходит для конструкций, в которых требуется белая подсветка лицевой поверхности. Его можно применять с молочным акрилом или светорассеивающим поликарбонатом. При использовании цветной светопропускающей плёнки рекомендуем проверить оттенок на работающем образце: результат зависит от сочетания источника света и лицевого материала.
Области применения
• Подсветка объёмных букв и рекламных логотипов.
• Засветка световых коробов с белой или цветной лицевой частью.
• Изготовление светящихся надписей и элементов витрин.
Рекомендации по монтажу и подключению
Модули размещают на задней стенке конструкции, направляя линзы к лицевой поверхности. Расстояние между ними выбирают с учётом глубины изделия, формы букв и светопропускания панели. Перед окончательным монтажом рекомендуем выполнить пробную засветку и при необходимости скорректировать расстановку. Для подключения используют блок питания на 12 В, рассчитанный на суммарную мощность модулей. При сборке соблюдают полярность, а места соединений защищают от влаги.
| Характеристики | |
| Габариты | 60х14х4 |
| Длина провода | 13 см. |
| Класс защиты | IP 65 |
| Количество светодиодов | 3 |
| Материал корпуса | Герметичный пластик и металлическая плата |
| Мощность | 1,2 W |
| Рабочее напряжение | 12 V |
| Световой поток | 120 lm |
| Страна производитель | Китай |
| Тип светодиода | EpiStar |
| Угол излучения | 160 |
| Цвет свечения | Холодный белый (Cool white) |
| Цветовая температура | 9000 K |
